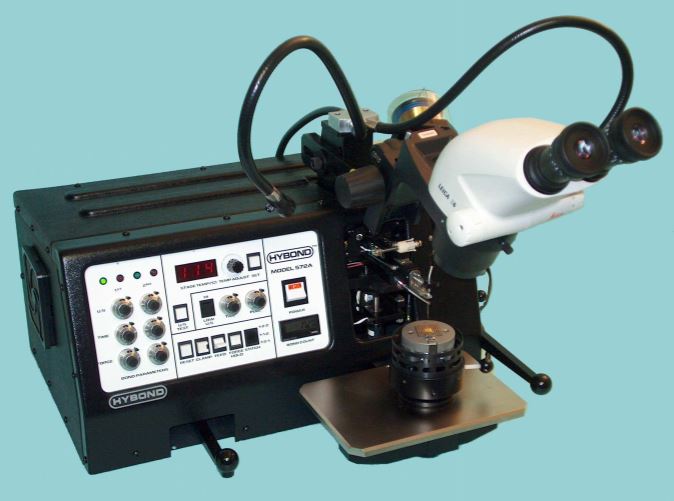

Máy nối dây Thermosonic Wedge Model 572A

Tổng quan

Không bắt chước nhưng không bao giờ sao chép được, hệ thống dải lực Soft Touch™ độc quyền của Hybond nối dây một cách hiệu quả mà gây ít tổn thương hơn đối với các vật liệu nhạy cảm như GaAs và InP.

Kiểm soát dây tốt hơn được cung cấp bởi hệ thống cấp dây có động cơ có khả năng cung cấp dây và ruy băng, điều chỉnh đuôi bằng điều chỉnh đĩa, công tắc cho việc điều chỉnh đuôi thủ công và điều chỉnh khóa kéo lùi để cho phép nối và cắt dây mềm (có độ giãn cao) hơn so với dây sử dụng thông thường cho việc nối góc cạnh.

Model 572A bao gồm các điều khiển độc lập trên bảng điều khiển trước cho 1st và 2nd bond U/S, Time & Force cũng như cho bộ điều chỉnh nhiệt độ sân khấu làm việc tích hợp.

572A đã có một lịch sử chứng minh về sự an toàn và hiệu quả trong việc nối dây và ruy băng trên toàn thế giới.

Đặc điểm tiêu chuẩn

• Hệ thống năng lượng Soft Touch của Hybond
• Cần điều khiển Z độc lập để điều khiển công cụ nối dây
• Cấp dây dọc bằng động cơ
• Khả năng nối 1-1-2, 1-2-2 & 1-2-1
• Gắn mắt cuộn 0.5 và 2 inch
• Điều chỉnh chiều cao vòng lặp
• Điều khiển cấp dây trên bảng điều khiển trước cho việc điều chỉnh đuôi thủ công
• Bộ kẹp dây có thể xoay
• Truy cập dọc sâu 0.59" (1,49cm)
• Phạm vi điều chỉnh ngang 3.5" (8,89cm)
• Cấp dây 90° trong công cụ nối dây
• Khả năng nối dây và ruy băng
• Điều khiển độc lập của tham số nối 1 và 2
• Điều chỉnh chiều dài đuôi
• Cảnh báo lỗi chuỗi nối âm thanh & hình ảnh
• Nền làm việc 6 x 8.5 inch
• Hiển thị LED nhiệt độ sân khấu làm việc
• Gắn kính hiển vi góc vô hạn
• Nút kiểm tra siêu âm trên bảng điều khiển trước

Đặc điểm tuỳ chọn

• Kính hiển vi thu phóng Leica Stereo Zoom (OP-06S6T)
• Kính hiển vi Nikon SMZ660 (OP-06A)
• Bộ chiếu sáng sợi quang kép (OP-08A)
• Dây điện 240 VAC 50/60 Hz (OP-12)
• Manipulator X-Y 8:1 (OP-30)
• Bộ đốt công cụ với bộ điều chỉnh nhiệt độ (OP-31)
• Bộ chuyển đổi siêu âm được làm nóng (OP-83)
• Công suất siêu âm cao và thấp (OP-44)
• Sân khấu làm việc có đường kính 2.125 inch (WST-15A)
• Sân khấu làm việc có kích thước 4" x 4" (WST-19B)

Thông số kỹ thuật

» Hệ thống Siêu âm: Tự hiệu chỉnh PLL, 62.5 KHz (±2.5KHz) danh nghĩa

» Dải Công suất Siêu âm: 0-1 watt ở cài đặt Thấp (mặc định), 0-2 watts ở cài đặt Cao

» Dải Thời gian nối: 10 - 400 mili giây

» Dải Lực nối: 15 - 150 gram

» Dải Kiểm soát nhiệt độ: Từ môi trường đến 250° C

» Đường kính dây nối được: 0.5 đến 2.0 mils (12.7 đến 50.8 µm)

» Kích thước ruy băng có thể nối được: Lên đến 1 x 10 mils (25.4 x 254 µm)

» Vật liệu dây nối / Ruy băng có thể nối được: Vàng và nhôm

» Chuyển động Đầu nối: Thủ công

» Hành động nối: Công tắc ở chiều cao cố định, được kích hoạt bởi cần gạt

» Hành trình Trục Z: 0.5 inch (1.20 cm) tối đa

» Cửa sổ nối dọc: 60 -100 mils (152-254 µm)

» Chuyển động bàn: 4:1, thủ công

» Yêu cầu Nguồn điện: 120 VAC 50/60 Hz @ 10A (tiêu chuẩn) hoặc 240 VAC 50/60 Hz @ 5A

» Diện tích bàn làm việc tối thiểu yêu cầu: 20" x 20" (50.8cm x 50.8cm)

» Trọng lượng đơn vị / Trọng lượng gửi hàng: 55 / 135 lbs (24.9 / 61.4 Kg). Trọng lượng gửi hàng có thể thay đổi.

» Tiêu chuẩn Công nghiệp: Được chứng nhận CE
